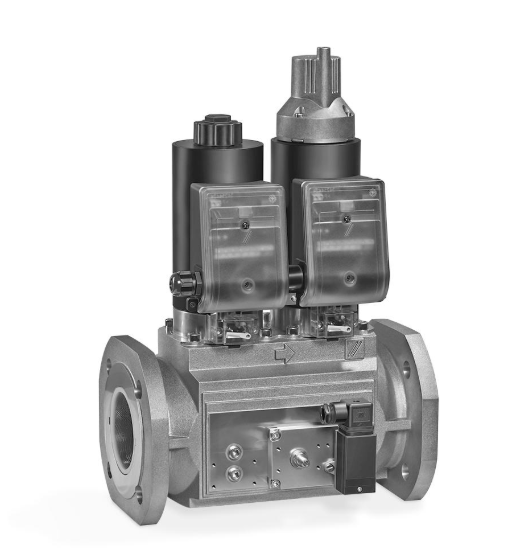

Kromschröder Doppel-Magnetventil VCS DN 40 – Flansch

Technische Merkmale

• Hersteller: Kromschröder / Elster
• Baureihe: VCS Doppel-Magnetventil
• Nennweite: DN 40
• Anschluss: Flansch nach ISO 7005
• Baugröße: VCS 2
• Medium: Erdgas, Flüssiggas, Luft sowie biogen erzeugtes Methan (je nach Ausführung)
• Max. Eingangsdruck: bis 500 mbar
• Versorgungsspannung: z. B. 230 V AC, 50/60 Hz (weitere Spannungen verfügbar)
• Schutzart: bis IP 65 (ausstattungsabhängig)
• Zertifizierung: nach EN 161 für Gasventile

Aufbau und Funktion

Das VCS DN 40 kombiniert zwei unabhängige Magnetventile in einem kompakten Gehäuse. Dadurch kann eine sichere zweistufige Gasabsperrung realisiert werden. Je nach Ausführung können die Ventile:

• schnell öffnend / schnell schließend,
• langsam öffnend / schnell schließend,
• mit Mengeneinstellung,
• mit Meldeschalter und optischer Stellungsanzeige
  ausgeführt werden.

Typische Ausführung

Kromschröder VCS 2E40F/40F05NLW…

• Eingang: DN 40 Flansch
• Ausgang: DN 40 Flansch
•

  1. Ventil: schnell öffnend, schnell schließend
•

  2. Ventil: langsam öffnend, schnell schließend
• Netzspannung: 230 V AC
• optional mit Meldeschalter zur Ventilstellungsüberwachung

Einsatzbereiche

• Industrieöfen und Brenneranlagen
• Wärmebehandlungsanlagen
• Keramik-, Glas- und Metallindustrie
• Gewerbliche Wärmeerzeugung
• Gasregel- und Sicherheitsstrecken

Vorteile

• Kompakte Bauweise und einfache Montage
• Hohe Betriebssicherheit durch Doppelventiltechnik
• Integrierte Sicherheitsfunktionen möglich
• Geeignet für häufige Schaltzyklen
• Erweiterbar mit Druckwächtern, Dichtheitskontrolle und Zubehör
