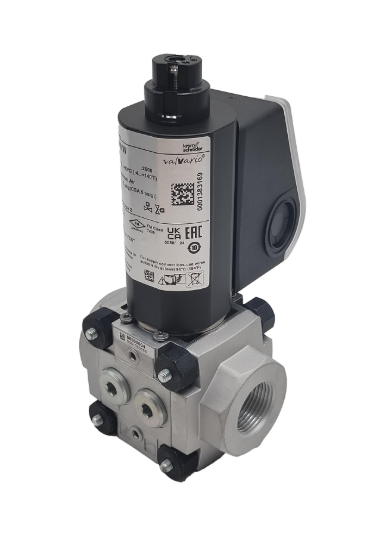

Zündgas-Magnetventil VAS 120R/NWGR Meldeschalter 24 V und optische Stellungsanzeige

Technische Daten

• Hersteller: Kromschröder / Honeywell Elster
• Typ: VAS 120R/NWGR
• Baureihe: VAS Gas-Magnetventil
• Nennweite: DN 20
• Anschluss: Rp-Innengewinde
• Funktion: schnell öffnend / schnell schließend
• Ausführung: mit angebautem Zündgasventil
• Netzspannung Ventilantrieb: 230 V AC (je nach Typausführung)
• Meldeschalter: 24 V
• Stellungsanzeige: optisch (Ventil offen/geschlossen)
• Max. Eingangsdruck: bis 500 mbar (abhängig von Ausführung)
• Schutzart: bis IP 65

Typenschlüssel

VAS 1 20 R / N W G R

• VAS → Gas-Magnetventil
• 1 → Baugröße 1
• 20 → DN 20
• R → Rp-Innengewinde
• N → schnell öffnend / schnell schließend
• W → 230 V AC
• G → Meldeschalter für 24 V mit optischer Stellungsanzeige
• R → Zündgasventil rechts angebaut

Funktion des Meldeschalters

Der integrierte Meldeschalter überwacht die Ventilstellung:

• Ventil geöffnet: Stellungsanzeige zeigt „offen“ (rot) und Rückmeldung wird geschaltet
• Ventil geschlossen: Stellungsanzeige zeigt „geschlossen“ (weiß)
• Die Rückmeldung erfolgt über das Überhubprinzip für eine sichere Stellungsabfrage.

Einsatzbereiche

• Industrie-Gasbrenner
• Zündgasstrecken
• Thermoprozessanlagen
• Gasregelstrecken
• Öfen und Wärmebehandlungsanlagen
